HSS 直柄麻花鑽頭

HSS 直柄麻花鑽頭
    點小圖放大圖

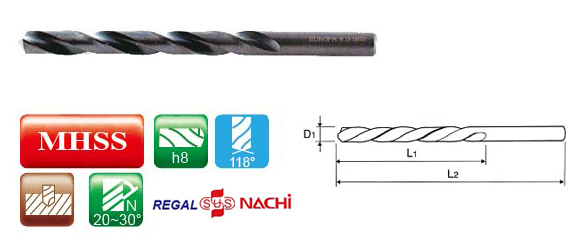

    產品名稱 : HSS 直柄麻花鑽頭

    適用於鋼、鑄鋼合金、非合金鋼、灰鑄鐵、可鍛鑄鐵的深孔鑽削和石墨的加工。

    螺旋角：20~30°

    刀径 D1 刃长 L1 全长 L2 刀径 D1 刃长 L1 全长 L2 刀径 D1 刃长 L1 全长 L2
    1.0 18 40 3.1 42 71 5.1 62 92
    1.1 20 42 3.2 42 71 5.2 64 95
    1.2 20 42 3.3 45 73 5.3 64 95
    1.3 22 42 3.4 45 73 5.4 64 95
    1.4 23 45 3.5 45 73 5.5 64 95
    1.5 23 48 3.6 48 76 5.6 64 98
    1.6 25 50 3.7 48 76 5.7 67 98
    1.7 28 50 3.8 51 76 5.8 67 98
    1.8 28 50 3.9 51 79 5.9 67 98
    1.9 30 52 4.0 51 79 6.0 70 102
    2.0 30 55 4.1 54 83 6.1 70 102
    2.1 32 55 4.2 54 83 6.2 70 102
    2.2 32 58 4.3 56 86 6.3 73 105
    2.3 35 58 4.4 56 86 6.4 73 105
    2.4 35 61 4.5 59 89 6.5 73 105
    2.5 37 61 4.6 59 89 6.6 73 105
    2.6 37 64 4.7 59 89 6.7 73 105
    2.7 37 64 4.8 59 89 6.8 73 105
    2.8 39 67 4.9 62 92 6.9 73 105
    2.9 42 71 5.0 62 92 7.0 73 105
    3.0 42 71

    刀径 D1 刃长 L1 全长 L2 刀径 D1 刃长 L1 全长 L2 刀径 D1 刃长 L1 全长 L2
    7.1 75 108 9.1 89 124 11.1 103 140
    7.2 75 108 9.2 92 127 11.2 106 143
    7.3 75 108 9.3 92 127 11.3 106 143
    7.4 78 111 9.4 92 127 11.4 106 143
    7.5 78 111 9.5 92 127 11.5 106 143
    7.6 78 111 9.6 95 130 11.6 109 146
    7.7 81 114 9.7 95 130 11.7 109 146
    7.8 81 114 9.8 95 130 11.8 109 146
    7.9 81 114 9.9 95 130 11.9 109 146
    8.0 81 114 10.0 95 130 12.0 111 149
    8.1 84 117 10.1 98 133 12.1 111 149
    8.2 84 117 10.2 98 133 12.2 111 149
    8.3 84 117 10.3 98 133 12.3 111 149
    8.4 87 121 10.4 98 133 12.4 114 152
    8.5 87 121 10.5 100 137 12.5 114 152
    8.6 87 121 10.6 100 137 12.6 114 152
    8.7 87 121 10.7 100 137 12.7 114 152
    8.8 89 124 10.8 103 140 12.8 114 152
    8.9 89 124 10.9 103 140 12.9 114 152
    9.0 89 124 11.0 103 140 13.0 114 152

    m/m
